PRODUCT CENTER 產品中心

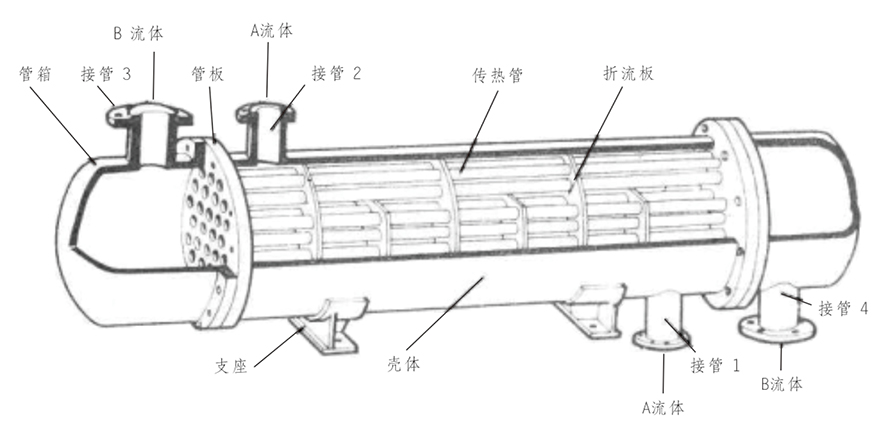

列管式換熱器


產品概述
       列管式換熱器主要由殼體、營板、換熱管、封頭、折流擋板等組成。可分別采用普通碳鋼或不銹鋼制作。在進行換熱時,一種流體由封頭的連結管處進入,在管流動,從封頭另一端的出口管流出,這稱之管程;另一種流體由殼體的接管進入,從殼體上的另一接管處流出 ,這稱為殼程。

固定管板式換熱器
       其結構比較簡單、緊湊、造價便宜,但管外不能機械清洗。此種換熱器管束連接在管板上,管板分別焊在外殼兩端,并在其上連接有頂蓋,頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時鋼管和管板與外殼的連接都是剛性的,而管內管外是兩種不同溫度的流體。因此,當管壁與殼壁溫差較大時,由于兩者的熱膨脹不同,產生了很大的溫差應力,以至管子扭彎或使管子從管板上松脫,甚至毀壞換熱器。一般在管壁與殼壁溫度相差50°C以上時,為安全起見,換熱器應有溫差補償裝置。但補償裝置(膨脹節)只能用在殼壁與管壁溫差低于60 ~ 70°C和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚,難以伸縮,失去溫差補償?shù)淖饔?,就?yīng)考慮其他結構。

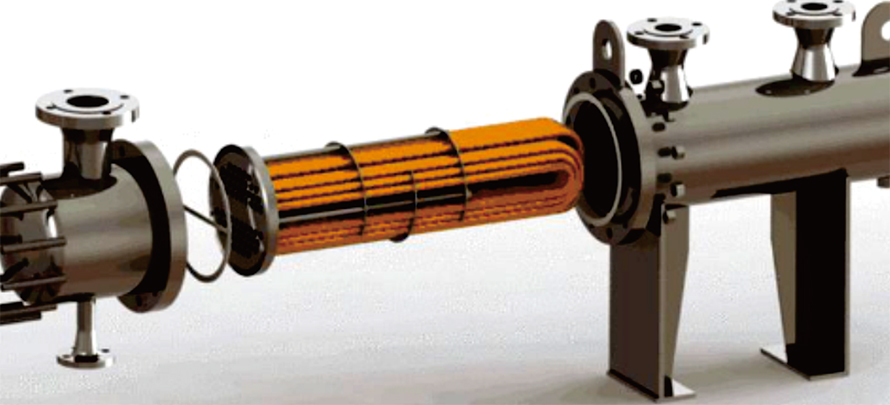

U型管式換熱器
       U形管式換熱器,每根管子都彎成U形,兩端固定在同一塊管板上,每根管子皆可自由伸縮,從而解決熱補償問題。管程至少為兩程,管束可以抽出清洗,管子可以自由膨脹。其結構簡單,質量輕,適用于高溫高壓條件。

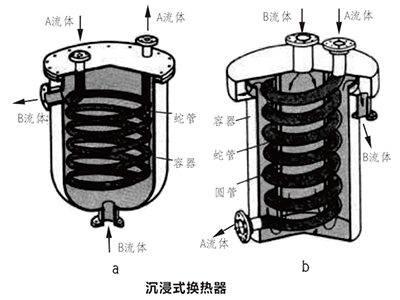

沉浸式蛇管換熱器
       以蛇形管作為傳熱元件的換熱器,是間壁式換熱器種類之一。它結構簡單,制造、安裝、清洗和維修方便,價格低廉,又特別適用于高壓流體的冷卻,所以仍得到應用。

技術參數
公稱
直徑
管程
數
管子
數量
換熱面積
公稱值/計算值
管程通道截面積 管程通道流速為0.5m/sec時的流量m/hr 公稱
壓力
管子長度 φ25×2.5
1500 2000 3000 4000 6000 φ25×2
159 14 1.51.62 22.17 33.27     0.0044/ 0.0049 7.92/ 8.82 0.25
219 26 3/3.00 4/4.02 6/6.06 8/8.1   0.0082/ 0.0090 14.76/ 16.20 0.6
  26 3/3.00 4/4.02 6/6.06 8/8.81   0.0041/ 0.0045 7.38/ 8.01 1.0
273 44 5/5.08 7/5.18 10/10.26 14/13.72 21/20.63 0.0138/ 0.0152 24.84/ 27.36 1.6
  40 5/4.62 6/6.19 9/9.33 12/12.47 19/18.76 0.0063/ 0.0069 11.24/ 12.42 2.5
325 60 7/6.93 9/9.28 14/14.00 19/18.71 28/28.13 0.0188/ 0.0208 33.84/ 37.44 0.6
  56 6/6.47 9/8.66 13/13.05 17/17.46 36/26.26 0.0088/ 0.0097 15.84/ 17.46 1.0
400 119 14/13.47 18/18.41 28/27.76 37/37.10 55/55.8 0.0374/ 0.0412 67.32/ 74.16 1.6
  110 13/12.70 17/17.02 26/25.66 34/34.20 50/51.58 0.0173/ 0.0190 31.14/ 34.20 2.5
500 185     45/4.15 55/57.68 85/86.74 0.0581/ 0.0641 104.58/ 115.38
  180     40/41.99 55/57.68 85/86.74 0.0283/ 0.0312 50.94/ 56.16
600 269     60/62.7 85/83.88 125/126.13 0.0845/ 0.0932 152.10/ 167.76
  266     60/32.05 80/82.94 125/14.72 0.0418/ 0.0461 75.24/ 83.98
700 379     90/88.41 120/118.17 175/177.71 0.0091/ 0.1313 214.38/ 236.34
  358     85/83.51 110/111.62 165/167.85 0.0562/ 0.0620 101.16/ 111.60
800 511     120/119.20 160/159.16 240/239.60 0.1605/ 0.1770 288.90/ 318.60
  488     115/113.83 150/152.16 230/228.81 0.0767/ 0.0845 138.06/ 152.10
900 649     150/151.39 200/202.36 305/304.3 0.2039/ 0.2248 367.02/ 404.46
  630     145/146.96 195/196.44 295/295.40 0.0990/ 0.1091 178.20/ 196.38
1000 805     185/187.78 250/251.00 375/377.45 0.2529/ 0.2788 455.22/ 501.74
  792     185/184.75 245/246.95 370/371.36 0.1244/ 0.1374 223.92/ 246.96


下一篇:精餾塔
